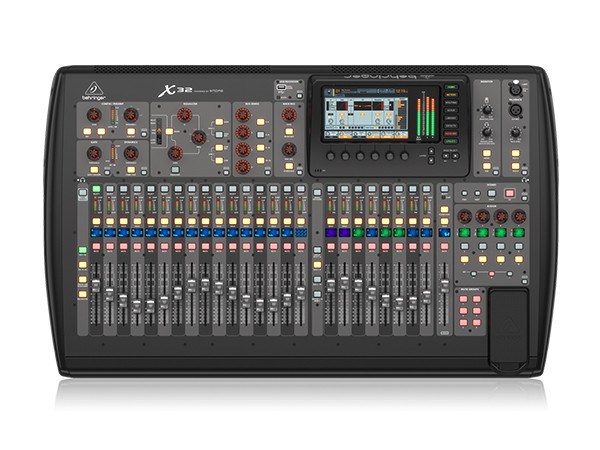

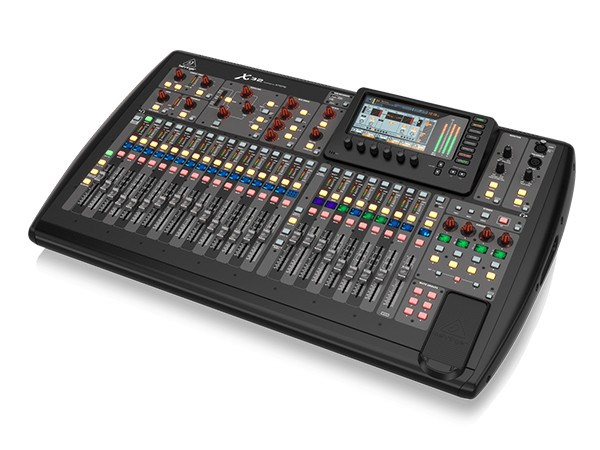

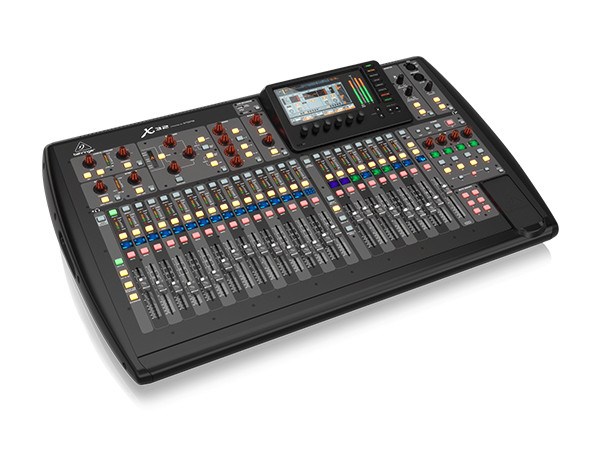

产品介绍
product description

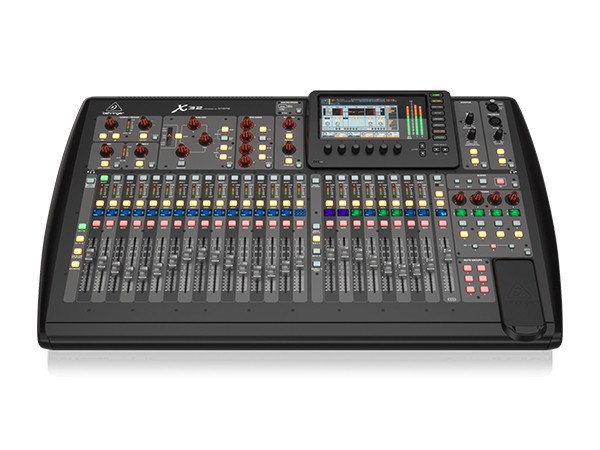

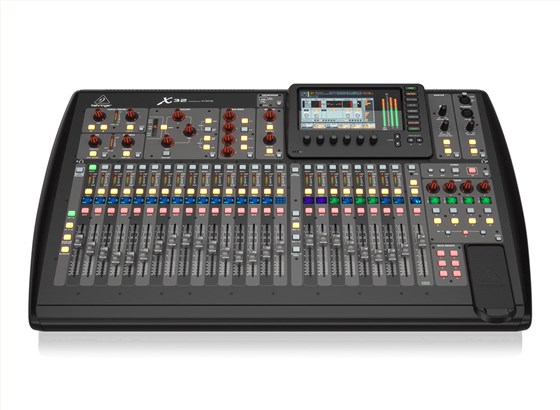

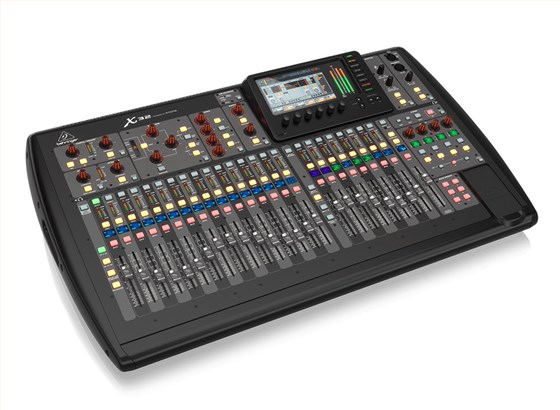

- 40输入通道，25总线数字调音台
- 16个Midas设计的，完全可编程的麦克风前置放大器
- 17个全自动100毫米电动推子，可实现即时概览与操控
- 通道LCD显示，32x32通道USB 2.0音频接口
- 高分辨率7英寸日视彩色TFT显示屏
- 主要特点
- 应用于现场扩声和录音棚，多达40路输入处理能力
- 内置16个Midas设计的，完全可编程的麦克风前置放大器
- 25条统一延时且相位一致的音频混音母线
- 8XLR输出以及6个附加的线路输入 / 输出
- 2个耳机连接器和一个内部对讲话筒
- 通过AES50端口支持48通道数字连接，具有KlarkTeknik的SuperMAC网络功能，可实现超低抖动和延迟
- 40 bit浮点信号处理
- 8个DCA编组，6个哑音编组
- 8个立体声效果处理器
- 17个100mm电动推子
- AES/EBU立体声数字输出
- 7寸TFT彩色“日光”显示屏
- 32x32通道USB 2.0音频接口
- 通过使用Mackie Control及HUl protocols控制协议，控制数字音频工作站
- 通过无线网络，可由iPhone/iPad中的behringer Apps应用程序进行控制
- 自适应的开关式电源
- 德国设计和指导

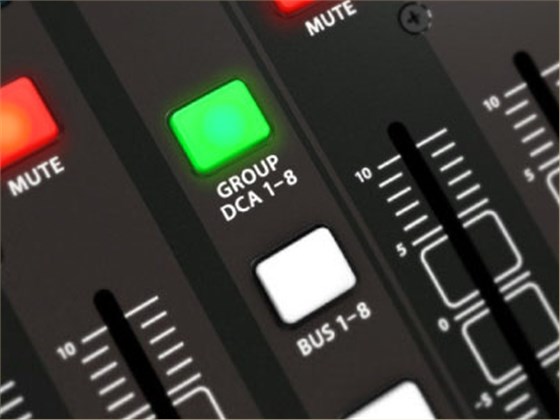

DCA 编组
DCA Groups
DCA（数控放大器）编组可以在母线分配前同时控制多个输入通道。X32 COMPACT有8个DCA编组，便于使用一个推子控制多路输入信号，例如鼓乐队的混音，各种音源输入等。DCA编组是独立控制的，不影响各个通道的母线分配。这为操作者提供了最大的灵活度。

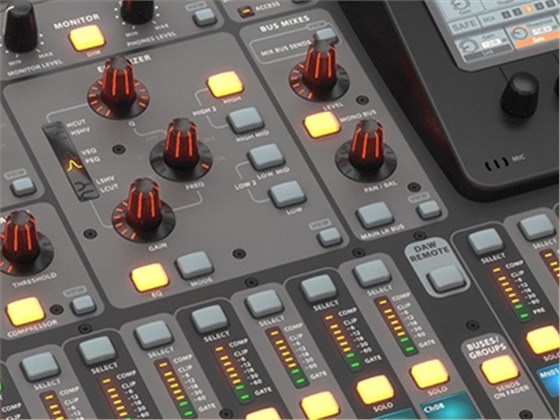

通道控制
Channel Strip
X32 COMPACT Channel Strip将最重要的通道处理参数放在一个区域中，因此无论您在哪个通道上工作，控件始终是相同的。这种高效的布局源于behringer数十年来的控制台设计和用户的意见。优化的控制照明显示可确保从任何角度清楚地指示物位或状态。发光的旋转编码器和开关使您可以控制前置放大器设置，频率构架，动态处理部分以及多模式全参数EQ，总线发送，主，单声道和立体声声像等。

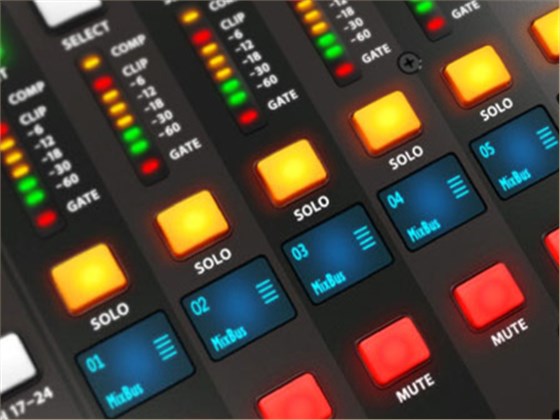

液晶显示条
LCD Scribble Strips
X32 COMPACT的17个可编程LCD涂鸦条可提供通道／总线标识，以反映所控制的内容。使用它们输入/输出标签，以及添加您一眼就能识别的国标。然后分配颜色区分它们，以便即时找到所调节通道。简单，优雅，有效，使您再也不需要贴标签胶带。

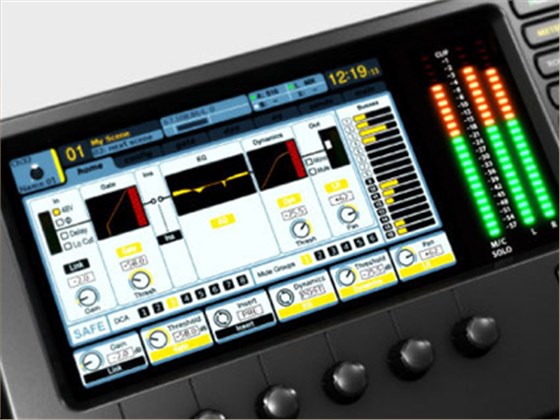

7英寸主显示屏
7" Main Display
X32 COMPACT的7英寸日视彩色TFT（薄膜晶体管）显示屏可在需要时显示所需的设置参数。 TFT因其高对比度的性能和户外可见度而被选中，是音乐会和露天音乐节场地的理想选择。屏幕旁有高精度，上下页相关的触觉编码器。

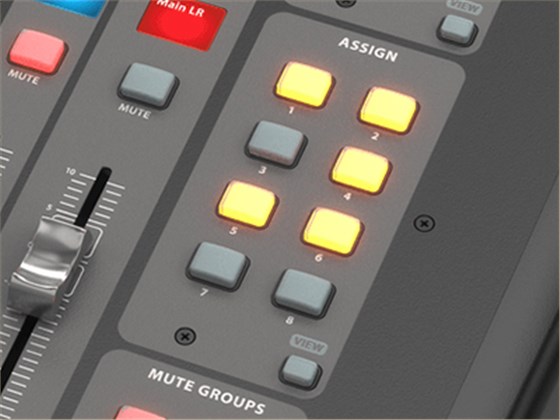

自定义键
Assign Section
X32 Compact 的“ASSIGN”部分使您可以为自己喜欢的视图或参数设置快捷方式。可以定义按钮来打开／关闭参数，定义为调整效果器的具体参数，或者跳转到特定的屏幕视图。

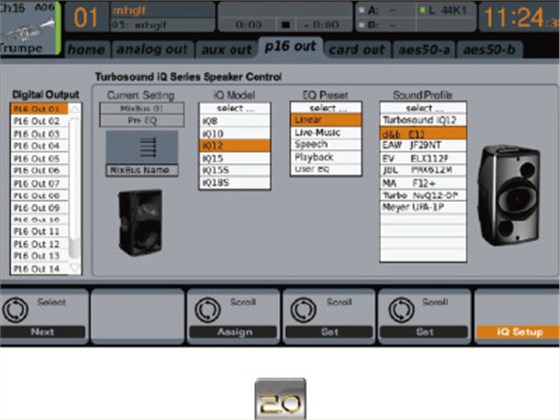

“播控一体化”一现场扩声的革命
"Acoustic Integration" - the Live Sound Revolution
超过40年的传奇音响公司Turbosound（世界顶尖的扬声器厂家）与behringer调音台系统强强联手共同演绎“播控一体化”理念的传奇。X32 Compact支持ULTRANET数字音频网络，可传输16个数字通道，而Turbosoun的iQ系列有源扬声器支持ULTRNET数字音频网络，因此只需要通过一条CAT5网线就能够完成信号的连接与传输。 “播控一体化”的理念下，这样设备组合将会成为下一场现场扩声的标准。

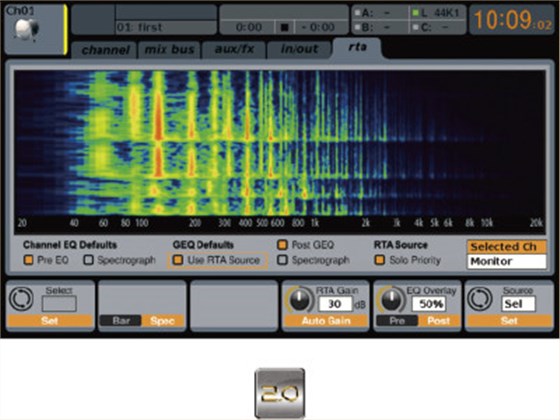

100段实时频谱分析仪
100-Band RTA for all Channel
X32 Compact 拥有高分辨率的1 00波段实时分析仪(RTA)，具有完整的条形图和光谱图视图。这种高分辨率的RTA可以显示100个随时间变化的音频能量频段。此外，RTA可以显示在X32 Compact中的31段图形均衡器中。

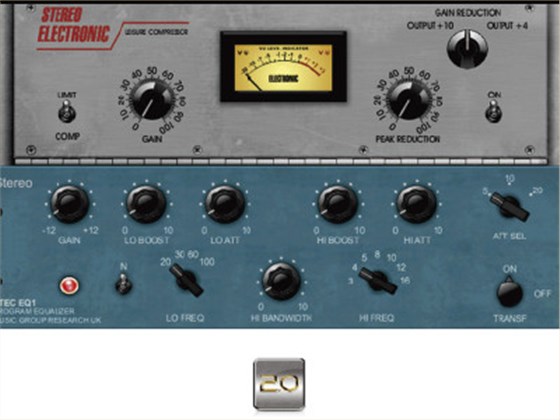

16个激动人心的效果插件
16 Breathtaking FX "Plug-lns"
X32 Compact拥有8个立体声的FX“插件”，使您可以访问总共50多种效果，我们从本质上“复刻”了数字领域的经典模拟设备，并包括传奇处理器的模型，例如Urei'S1176，Teletronix LA-2A和Fairchild 670等。

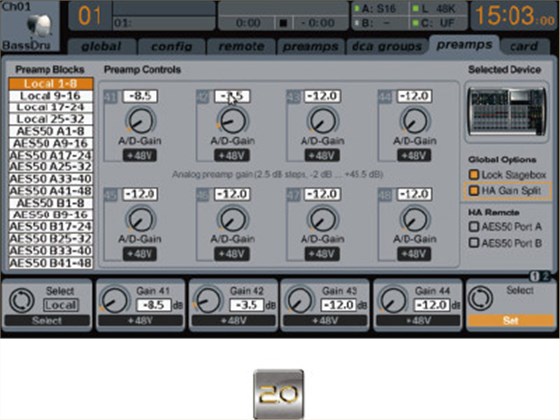

主调音台和返送调音台的增益及路由控制
Gain Splitting and Remote Controlfor FOH and Monitoring
增益分离模式将通道增益(trim)与前级放大器增益(gain)分离开，从而使FOH和/monitor工程师都可以独立调整本地增益，而与不影响前置放大器增益。此外，新的HA Gain Remote选项允许通过远程控制调音台增益，例如，将X32 Compact 用作舞台盒时。
协议卡配件

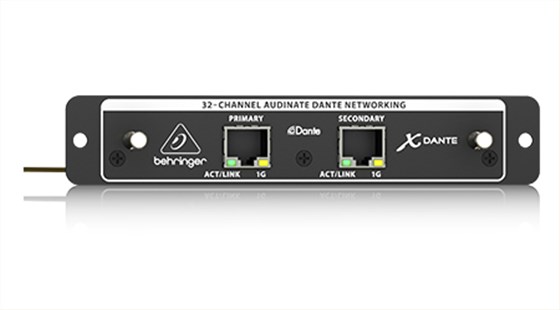

X-DANTE

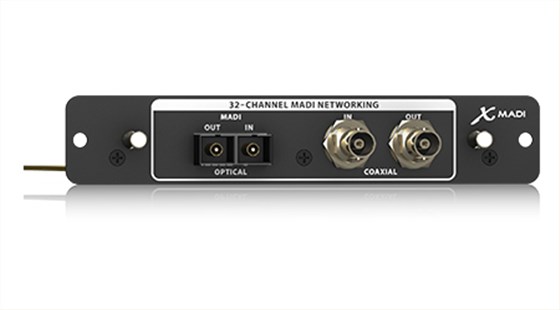

X-MADI

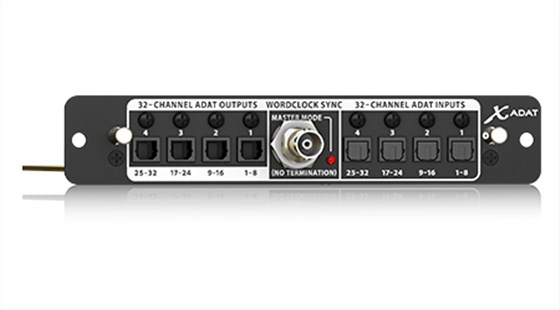

X-ADAT

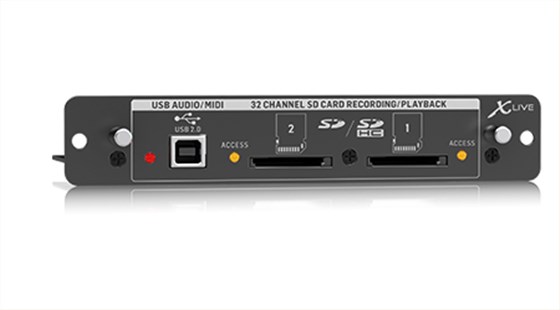

X-LIVE

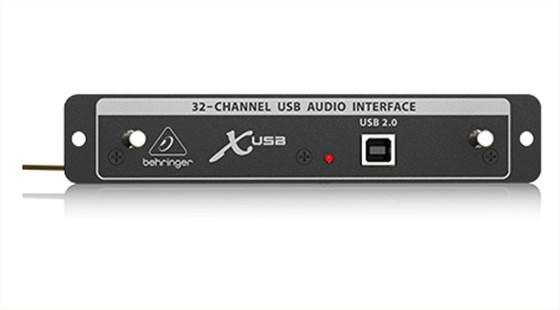

X-USB
|
处理通道 |
|
|
输入处理通道 |
16个话筒输入通道，8个辅助通道，8个效果返回通道 |
|
输出处理通道 |
16个AUX母线，6个矩阵，LCR母线 |
|
内部效果器（立体声／单声道） |
8/16 |
|
场景文件 |
500/100 |
|
储存点（包括处理参数和推子） |
100 |
|
信号处理能力 |
40-bit的浮点处理 |
|
A/D-D/A转换(Cirrus Logic A/D CS5368，D/A CS4385) |
24-bit@44.1 /48 kHz，114 dB动态范围 |
|
本地I/O延迟（本地输入>控制台处理>本地输出） |
0.8ms |
|
网络I/O延迟（接口箱输入>控制台处理>接口箱输出） |
1.1ms |
|

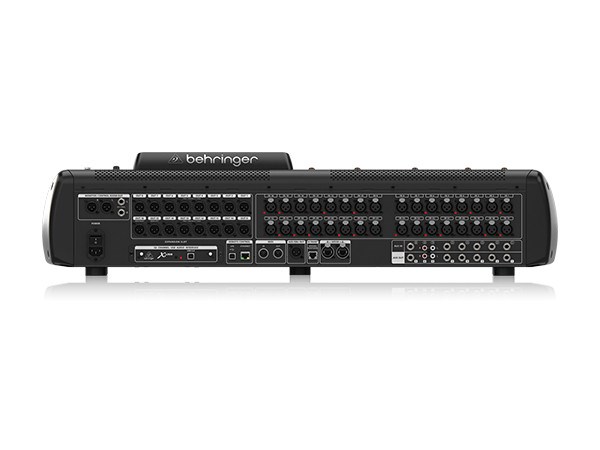

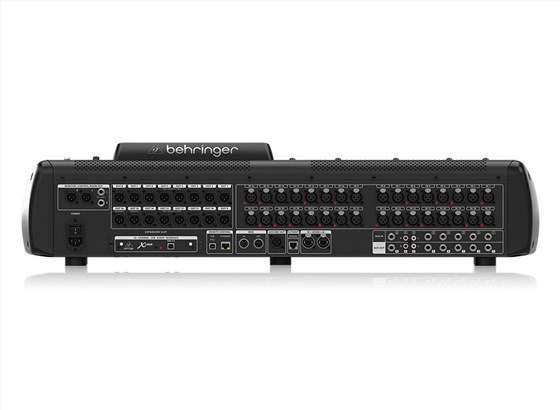

连接器 |
|
|
由MIDAS设计可编程麦克风前置放大器(XLR) |
16个 |
|
对讲输入接口(XLR) |
1个外部（拥有内部麦克风） |
|
RCA输入／输出 |
2/2 |
|
XLR输出接口 |
8 |
|
监听输出(TRS平衡) |
2 |
|
AUX输入/输出 (TRS平衡) |
6/6 |
|
耳机输出(TRS) |
2（立体声） |
|
AES/EBU数字输出(XLR) |
1 |
|
AES50端口(KLARK TEKNIK SuperMAC) |
2 |
|
ULTRANET P-16个人监听连接口（无源） |
1 |
|
MIDI输入／输出 |
1/1 |
|
以太网Rj45 |
1 |
|
USB TypeA 插口（用于音频和数据传输） |
1 |
|
USB TypeB 插口 （用于系统更新） |
1 |
|
MIC输入特性 |
|
|
THD+N(20 dB增益，0dBu输出) |
< 0.006 % A记权 |
|
XLR输入阻抗 （不平衡，平衡） |
5kΩ / 10kΩ |
|
非削波最大输入电平(XLR) |
+23dBu |
|
幻象电源（每个输入通道） |
+48V |
|
等效输入噪声电平，XLR（输入短路） |
-128dBu |
|
共模抑制比，XLR@20dB（典型值） |
> 70dB |
|
共模抑制比，XLR@40dB |
> 80dB |
|
输入／输出特性 |
|
|
频率响应 |
48KHz 的采样率，0 dB to -1dB:10Hz-22KHz |
|
动态范围，模拟输入及模拟输出（典型值） |
106dB |
|
A/D的动态范围，话筒放大器和转换器（典型值） |
109dB |
|
D/A的动态范围，转换器和输出（典型值） |
108dB |
|
串扰抑制@1kHz，相邻通道 |
100dB |
|
XLR连接器输出电平（额定／最大值） |
+4dBu / +21dBu |
|
XLR连接器输出阻抗（不平衡，平衡） |
75Ω / 75Ω |
|
TRS连接器输入阻抗（不平衡，平衡） |
20KΩ / 40KΩ |
|
非削波最大输入电平，TRS接头 |
+16 dBu |
|
TRS标准输出电平（常规/最大值） |
+4dBu/+16dBu |
|
TRS输出阻抗（不平衡/平衡） |
150Ω/300Ω |
|
耳机输出阻抗／最大输出电平 |
40Ω / 25dB m(立体声) |
|
XLR和TRS残余噪声电平 |
-87dBu（A加权） |
|
显示 |
|
|
主显示器 |
7”液晶显示屏，800x480分辨率，26万彩色TFT |
|
通道液晶屏 |
128 x 64分辨率液晶显示器背光，RGB颜色 |
|
表头 |
24段(-57dB到削波) |
|
电源 |
|
|
开关电源 |
自适应100-240 VAC( 50/60 Hz) |
|
功率消耗 |
120W |
|
物理参数 |
|
|
尺寸 (DxWxH) |
215 x 625 x 510 mm (8.5 x 24.6 x 20") |
|
重量 |
15.4 kg (33.9 lbs) |
