产品介绍
product description

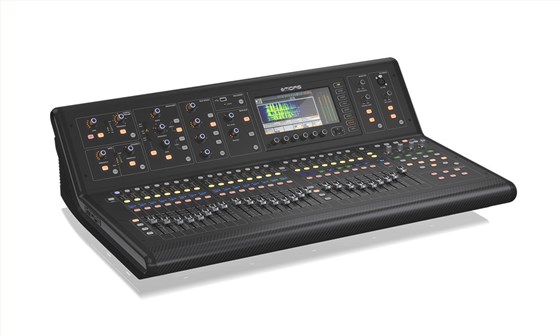

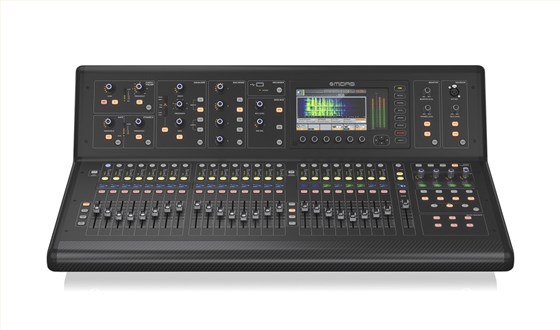

- M32 Live这调音台整个造型设计不仅新颖独特，而且非常符合人体工学理念，设计的灵感来自于Bentley宾利汽车设计大师，其漂亮的流线型和优雅的外形完全成为现场调音中的璀璨星耀。Midas M32 Live材质同样是令人印象深刻，在场地环境要求苛刻的演出现场依然能为您提供稳定可靠的性能。M32 Live采取耐用和轻质的碳纤维和铝合金框架打造的配件。并且采用了多种合金材料以保证最大的组件效率和改善性能与重量比。Midas M32 Live是一款创新型、设计先进的调音台。
- 无论你是来自一个模拟混音的背景，或是习惯于使用其他数字调音台，当你第一次接触M32 Live调音台时，肯定会被它流线型的设计造型所吸引。简捷的工作流程和直观的操作界面，而且TFT屏幕可以让你知道每一步的控制方式，无疑这能让你在录音和后期制作中的应用更加得心应手。
- 主要特点
- 应用于现场扩声和录音棚，多达40路输入处理能力
- 内置32个MIDAS PRO话放
- 25条统一延时且相位一致的音频混音母线
- 支持AES50网络，最大允许传输96个输入和96个输出
- 双SD/SDHC可实时录制／播放32轨双向音频
- 可录制长达3小时的32轨PCM音频
- 采用高性能的碳纤维和高强度铝合金打造
- 40bit浮点信号处理
- 8个DCA编组，6个哑音编组
- 8个立体声效果处理器
- 25个MIDAS PRO电动推子
- 7寸TFT彩色“日光”显示屏
- 通过USB 2.0可支持32×32通道的数字音频传输
- 通过使用Mackie Control*及HUI*protocols控制协议，控制数字音频工作站
- 通过无线网络，可由iPhone/iPad中的MIDAS Apps应用程序进行控制
- 自适应的开关式电源
- 长达3年的保修计划
- 英国设计和指导

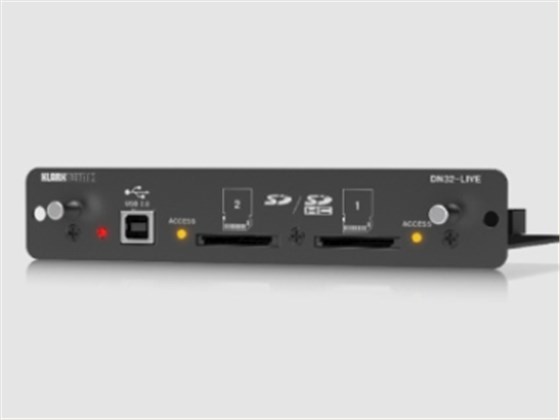

KT DN32-Iive
适用于Midas M32 LIVE的DN32-LIVE SD/SDHC和USB 2.0扩展模块，通过USB2.0提供32轨双向音频I/O，可用于现场演出和录音室录音，还可通过HUI/ Mackie模拟远程控制DAW。双SD/SDHC插槽可完全独立地录制／播放多达32个未压缩的WAV文件一达到SD卡的容量。现在，即使没有计算机，您也可以现场捕获多声道或会话轨道，执行虚拟声音检查，添加背景音轨，设置和操作标记，以及通过PC，Android*或iPad*应用程序以及X-TOUCH控制界面享受远程操作。

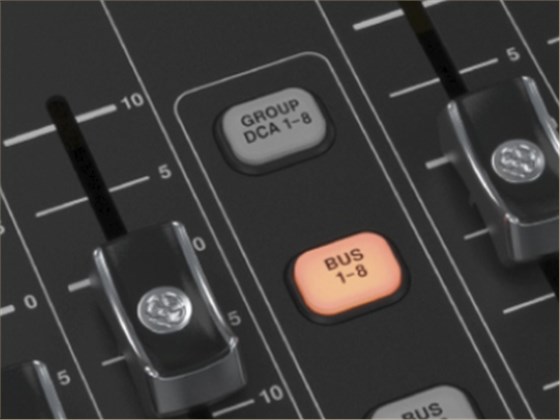

DCA Groups
DCA(数控放大器)编组可以在母线分配前同时控制多个输入通道。
M32 LIVE有8个DCA编组，便于使用一个推子控制多路输入信号，例如鼓乐队的混音，各种音源输入等。DCA编组是独立控制的，不影响各个通道的母线分配。这为操作者提供了最大的灵活度。

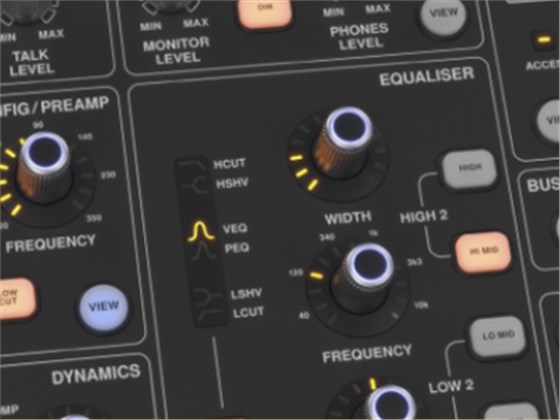

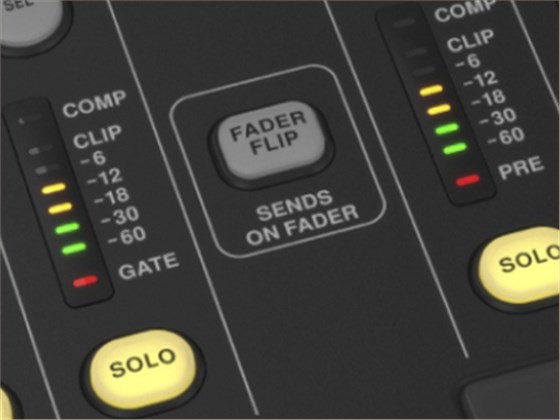

通道控制 Channel Strip
M32 LIVE的通道控制条是音频信号处理中最重要的一部分，因此任意一个通道条都必须具备优秀且相同的品质。
这种高效的布局源于MIDAS几十年的设计理念及来使用者的操作经验。优化了控制照明灯的设计，确保使用者从任何一个角度能清晰的观察控台。
具备控制开关的旋钮编码器可以控制前置放大，削波，动态处理，参量均衡，母线发送，主输出、mono输出及立体声的声像。
“播控一体化”一现场扩声的革命
“Acoustic Integration”- the Live Sound Revolution

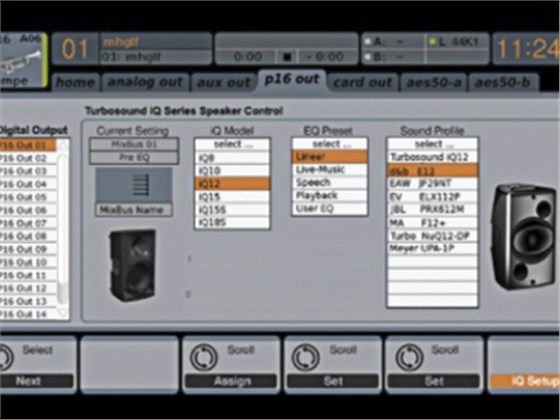

超过40年的传奇音响公司Turbosound（世界顶尖的扬声器厂家）与MIDAS调音台系统强强联手共同演绎“播控一体化”理念的传奇。M32 LIVE支持ULTRANET数字音频网络，可传输16个数字通道，而Turbosound的iQ系列有源扬声器支持ULTRNET数字音频网络，因此只需要通过一条CAT5网线就能够完成信号的连接与传输。 “播控一体化”的理念下，这样设备组合将会成为下一场现场扩声的标准。

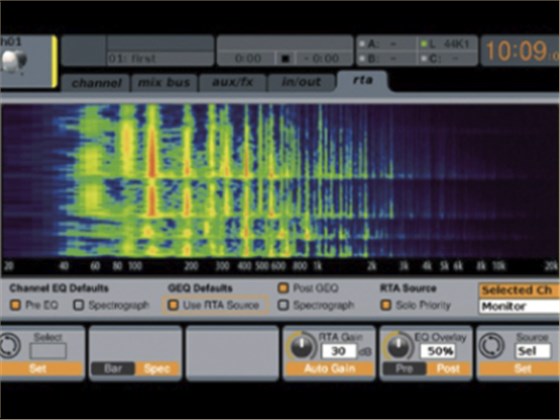

100段实时频谱分析仪
100-Band RTA for all Channel
M32 LIVE内置一个高精度的100段实时频谱分析仪，而且可以在主屏幕上显示出来。这个高精度的实时频谱分析仪可以显示100段的频率随时间变化的能量分布一一每10秒窗口就捕捉一次声波。RTA的显示窗口可以独立显示任意一个信号，也可以显示所有通道信号以及母线的EQ曲线，还可以直接观察滤波器的频谱。另外RTA可以显示31段的图示均衡。

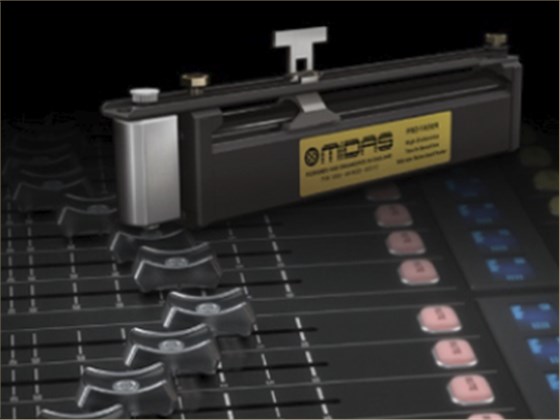

MIDAS的PRO推子可以有100万次的使用周期
The MIDAS PRO Fader-Rated for l Million Life Cycles
Midas追求在每一个细节上引领行业发展，所以Midas决定设计一款高品质稳定耐用的电动推子。Midas深入材料的调研及选用，最终决定采用了半宝石级材料制作电动推子。经过很长的一段时间在材料供应商及材料研发上，最终我们开发出高精度组件提供高线性度、高稳定性，操作流畅的推子。经过一系列严苛测试，我们确保MIDAS PRO推子能够有100万次的使用周期。

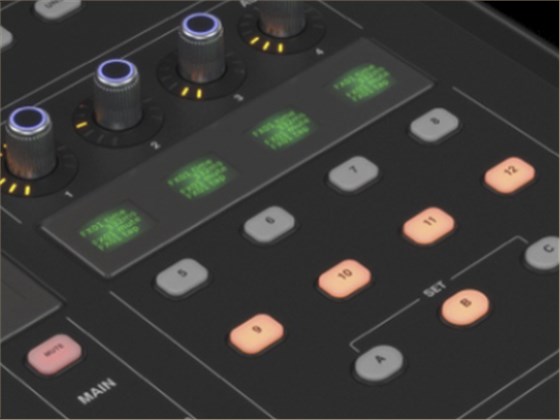

自定义键
Assign Section
许多其他的数字调音台都有一些自定义控制键，而M32 LIVE数字调音台则开创了一个全新的模式，它为用户提供了36个自定义控制键，分别分布在三个图层中。LCD屏可以提示你快速调节不同的通道功能控制信息。该自定义键可触发你的参数设置的开关，调节节拍的时间或者是触发跳转到页面显示等。上面的功能键可以指定给不同的特定通道参数，然后可以对其进行调节。

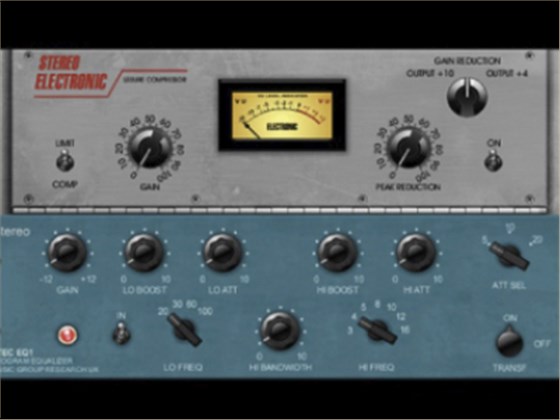

16个激动人心的效果插件
16 Breathtaking FX"Plug-lns"
M32 LIVE新增加了16个全新的效果插件，总共有50多个效果插件供用户选择。这些效果插件都是基于经典的高端音频效果器的效果模拟出来的。Midas的工程师们本着“重建”经典模拟效果器的态度来建立这些效果插件。这些插件包括传奇的处理器模块Urei's 1176*，Teletronix LA-2A*，Fairchild 670* 压缩器，Pultec* EQP- 1a and EQ5均衡器等等。
主调音台和返送调音台的增益及路由控制
Gain Splitting and Remote Control for FOH and Monitoringn
一个全新的分离式前置放大器增益，便于主调音台与返送调音台之间采用独立的数字增益电平调整。另外，这个全新的前置放大增益可路由给其他的调音台，以达到共用接口的效果。
|
处理通道 |
|
|
输入处理通道 |
32个话筒输入通道，8个辅助输入通道，8个效果返回 |
|
输出处理通道 |
16 个 AUX 通道，6 个矩阵，LCR 母线 |
|
内部效果器 （ 立体声 / 单声道 ） |
8 / 16 |
|
场景文件 （ 场景快照 / 场景快照列表 ） |
500 / 100 |
|
储存点 （ 包括处理参数和推子 ） |
100 |
|
信号处理能力 |
40 位的浮点处理 |
|
AID 转换器的动态范围 |
24 - Bit , 114 dB （ 8 通道，192 kHz ） |
|
DIA 转换器（ 立体声，192 kHz ） |
24 - Bit , 120 dB 动态范围 |
|

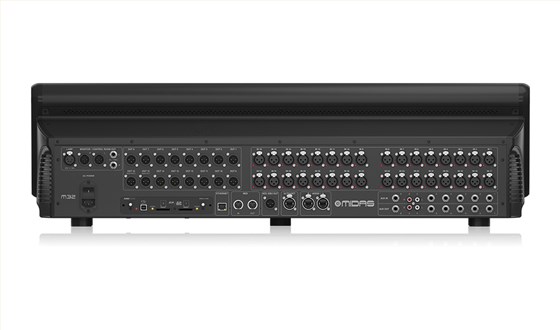

连接器 |
|
|
MIDAS PRO系列话筒放大器的输入接口 （ XLR ） |
32个 |
|
对讲输入接口 （ XLR ） |
1个 |
|
RCA 输入 / 输出 |
2/2 |
|
XLR 输出接口 |
16 |
|
监听输出 （ XLR / TRS 平衡 ） |
2/2 |
|
AUX 输入 / 输出 （ TRS 平衡 ） |
6/6 |
|
耳机输出 （ TRS ） |
2（立体声） |
|
数字 AES / EBU 输出，XLR |
1 |
|
AES50 端口 （ KLARKTEKNIK SuperMAC ） |
2 |
|
UL TR ANET P - 16 个人监听连接口（ 无源 ） |
1 |
|
MIDI 输入 / 输出 |
1/1 |
|
USB 插口 （ 用千音频和数据传输 ） |
1 |
|
MIC输入（输入到模拟输出） |
|
|
MIC输入（输入到模拟输出） |
< 0. 01 % 未加权 |
|
THD + N （ 0 dB 增益，0 dBu 的输出 ） |
< 0. 03 % 未加权 |
|
THD + N （ 40 dB增益，0 dBu 的 +20 dBu 的输出 ） |
10kΩ / 10kΩ |
|
输入阻抗 （ 不平衡 / 平衡 ） |
+23 dBu |
|
最大输入电平 |
+48 V |
|
幻象电源 （ 每个输入通道 ） |
> 60 dB |
|
显示 |
|
|
主显示器 |
7" TFT 液晶显示器，800 X 480 分辨率，26 万色 |
|
通道液晶屏 |
128 X 64 分辨率液晶显示器背光，RGB 颜色 |
|
表头 |
24段 （ -57 dB to Clip ） |
|
输入/输出特性 |
|
|
频率响应 |
0 dB to -1 dB：10 Hz–22 kHz |
|
动态范围，模拟输入及模拟输出 （ 典型值 ） |
106 dB |
|
A / D 的动态范围，话筒放大器和换能器 （ 典型值 ） |
109 dB |
|
D / A 的动态范围，换能器和输出 （ 典型值 ） |
109 dB |
|
串扰抑制 @ 1 kHz， 相邻通道 |
100 dB |
|
XLR 连接器输出电平 （ 常规 / 最大值 ） |
+4 dBu / +21 dBu |
|
XLR 连接器输出阻抗 （ 不平衡 / 平衡 ） |
50Ω / 50Ω |
|
XLR 连接器输入阻抗 （ 不平衡 / 平衡 ） |
20kΩ / 40kΩ |
|
最大输入电平， TRS 接头 |
+21 dBu |
|
TRS 输出级别 （ 常规 / 最大值 ） |
+4dBu / +21dBu |
|
TRS 输出阻抗 （ 不平衡 / 平衡 ） |
50Ω / 50Ω |
|
耳机输出阻抗 / 最大输出电平 |
40Ω / +21dBu(立体声 ) |
|
电源 |
|
|
开关电源 |
自适应 100 - 240 V AC（50 / 60 Hz） |
|
功率消耗 |
120 W |
|
物理参数 |
|
|
工作温度范围 |
5° C - 40°C（41°F- 104°F ） |
|
尺寸 ( H / W / D ) |
256 x 891 x 607 mm |
|
重量 |
24. 5 kg |
